辊式破碎机的构造图

辊式破碎机简介

辊式破碎机的样式是比较古老的破碎设备，辊式破碎机按照规格来划分的话可以分为：对辊式破碎机、单辊式破碎机、四辊式破碎机，齿辊式破碎机。辊式破碎机的因结构简单、并且破碎后的物料过粉碎现象较少，所以被用于冶金、建材、耐火材料等领域，用来破碎河卵石、花岗岩等中高硬度材料。

对辊式破碎机构造图

辊式破碎机的的种类较多，我们就拿对辊式破碎机做具体的分析介绍。对辊式破碎机在我国的使用率还是比较高的，对辊式破碎机主要结构为固定轧辊、活动轧辊、传动轴、机体、底架、罩壳、长齿轮罩壳等部分组成。图一即为对辊式破碎机的结构图。

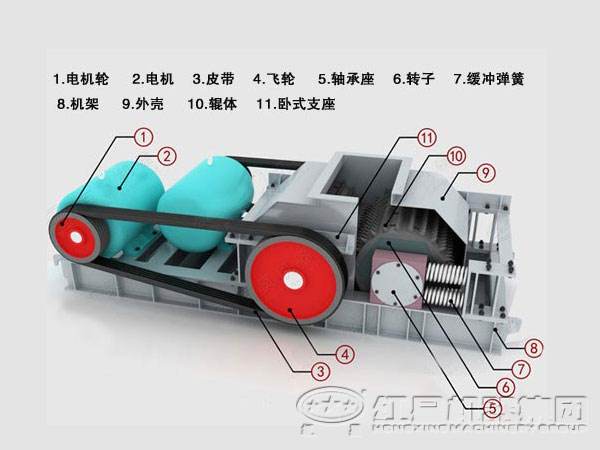

图一，对辊式破碎机的结构图

1、机体一般情况下是用铸铁铸造而成的，但是有一些实力比较强大，质量有保障的机体，是用钢铁铸造的，以增强机体本身的坚固性、耐使用性。

2、平行装置在水平轴上的两个相向旋转的辊子即为破碎辊，两个破碎辊构成破碎腔。破碎辊是对辊式破碎的用于破碎的装置，两个破碎辊其中一个辊子的轴承是可以运动的，另一个辊子的轴承是固定的，破碎辊由辊面、轴毅、锥形弧铁及主轴等构成，轴毅心部用键与主轴联接，与辊面的锥孔配合，辊面则用高锰钢或其他耐磨材料制成，以增强破碎辊的耐磨性。图二为破碎辊和破碎腔的具体装置。

图二，破碎辊和破碎腔

3、对辊式破碎机的的两个破碎辊分别由一台电动机通过带轮的带动下，使其作相向旋转运动，随着活动轴承发生移动时，带轮的张力也将随之波动，所以，常把电动机放置在活动轴承的下方，使活动轴承移动的方向垂直于带轮和电动机中心连线的方向，则可减少皮带张力的波动。

4、对辊式破碎机的两个破碎辊之间的间隙大小，也就是排料口的尺寸大小，调节排料口大小的方法是通过增减两个破碎辊轴承之间的垫片数量来改变的。在正常情况下，对辊式破碎机的弹簧力足以克服被破碎物料时所需的破碎力，然而对于不同的物料，可通过弹簧盖上的螺母来调节弹簧力的大小，以满足不同的破碎生产要求。各部件位置及调节如图三。

图三，各部件位置及调节

5、对辊式破碎机的弹簧保险装置在破碎机工作时，破碎辊之间的破碎力依靠弹簧的张力来平衡，并且，当破碎机被破碎的物料发生过载现象时，破碎力会急剧增加，弹簧则会被压缩，迫使可动轴承横向移动，这时排料口的宽度就会变大，使得非破碎物可以顺利排出，之后可动轴承就会借助弹簧力恢复到原来的工作状态。

对辊式破碎机虽然结构简单，但是破碎比和工作量不比其他设备差，弹簧装置在对辊式破碎机中起到了保护设备的作用，性能稳定可靠，大大提高了生产质量和效率。
