扫码拨打
上一篇：
下一篇：
发布时间：2021-11-10 10:11:47
混凝土是一种复合型材料，主料部分就是砂、石子，再加水泥作胶凝材料、水、外加剂、掺合料等按照一定比例配合而成，其种类多、价格低廉、生产工艺简单、抗压强度高、耐久性好等突出优势，除了被广泛应用在基建、土木（建楼、筑路、修桥等）等传统领域，也用在造船业、机械工业、海洋开发、地热工程等新新领域中。
混凝土虽然分类多、品种多，也可应用在不同领域中，但是有严格的使用标准，这和混凝土的成分、级配密切相关，由于目前对混凝土的需求剧增，本文就重点讲解下混凝土基本制成知识，侧重于混凝土中砂石粗细骨料层面的解析。

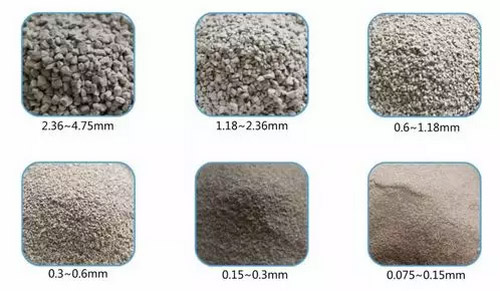

1、预拌混凝土需要什么类型的砂子？
预拌混凝土需用中砂，除了按照规范要求砂的级配、含泥量和泥块含量等之外，还要特别注意通过0.315mm筛孔的砂不少于15%，主要是影响混凝土的可泵性，此值过低易堵泵，并使混凝土保水性差，易泌水。
2、砂子细会对混凝土产生什么样的影响？
砂子太细，混凝土对水量的需求上升，而且用细砂配制的混凝土其可泵性、保塑性均极差，混凝土强度会下降，易开裂。
3、当只有细砂时，该如何制混凝土？
如砂源不足或者供应有问题时，可用细砂加部分机制砂来配制泵送混凝土。具体如：可用以6：4左右的比例将细度模数小于2.0的细砂掺细度模数为3.0~3.2的机制砂，并观察其流动性、可泵性，实际中也可通过试验确定合适、始终配比。
4、砂石中不能含有泥块，否则会对混凝土产生哪些不利影响？
砂石中泥块除与含泥带来同样的影响外，还会严重影响混凝土强度。比如，泥块会削弱混凝土断面，浇筑地面时泥块上浮，干缩后会在表面形成凹坑等缺陷。
5、粗骨料粒径为什么要控制在5~25mm？
粗骨料粒径受混凝土泵送管道管径和泵送高度的制约，一般可泵送的较大粒径随泵送高度增加而降低。如，泵送高度＜50m时，粗骨料较大粒径与输送管径比≤1：3。而泵送高度为100m时，其比便降至1：5，否则易堵管。
6、为什么同样配比混凝土，卵石混凝土比碎石混凝土强度低3~4MPa？
粗骨料的表面粗糙，有利于水泥浆与骨料的界面强度。根据多年试验，卵石配制的混凝土一方面由于其含风化石较多，本身压碎指标低于碎石且表面光滑，界面强度低，因此由其配制的混凝土强度会比同配比碎石混凝土低3~4MPa。
还有更多混凝土基本的制成注意事项、制作影响等因素，会在后续的文章中进行介绍。
