河南驻马店花岗岩砂石生产线工艺设计全解

5月16日，河南驻马店项目花岗岩碎石制沙加工厂正式投入生产，该项目部每年可产各种规格机制砂、碎石总计300万吨以上，除了能供应本地混凝土生产、路基换填碎石及机制砂材料市场所需外，还能支援周口、许昌、漯河、南阳、信阳、郑州等周边城市用砂需求。驻马店花岗岩制砂加工厂的成功投产，将为该地区增盈创效奠定坚实基础。

驻马店年产300万吨以上花岗岩砂石厂

河南驻马店花岗岩砂石生产线工艺设计全解

碎石场场地比选→碎石场机械设备选型→碎石场场地建设、机械设备安装→砂石料质量检测→机械设备调整。

一、碎石场场地比选

主要勘查可制砂资源和沙场选址，初步确定砂石料生产线建设的位置和布局。采矿点资源要求矿山覆盖层浅、各项理化指标符合标准、稳定、储量大、运输方便。而受到资源和运输条件的限制，在采矿爆破安全范围外，砂石料的处理现场也要就近安排。

该花岗岩机制砂生产线选址在距离市中心60km范围，距离采矿点三百米左右，占地面积达2000平方，可实现碎石、砂石同步生产，满足常规工程项目建设用砂石生产要求和需求。

勘探作业场地后开始建设石料厂

二、碎石场机械设备选型

制砂工艺流程设计为四段破碎，即初破、中碎、中细碎、制砂。

1）测得花岗岩原料粒度在1000mm以下，产量需达到800吨/时以上，选择PE1500*1800颚式破碎机。

2）中间设置中转料仓，二段采用1台SC315S-C1单杠圆锥破碎机，后置2台HXHP500多缸液压圆锥破碎机，出料可在8-40mm左右；

采用两道中碎工艺

3）碎石按3级配设计，沙子按2级配设计，石子尺寸分别为5-10mm，10-20mm，16-31.5mm，机制砂小于5mm，分为0-2.36mm，2.2-5mm。筛孔尺寸分别为2.36mm（钢网筛），6mm（钢网筛），12mm（钢网筛），21mm（钢网筛），32mm（钢网筛），配置2台2YK2160圆振动筛(出16-31.5mm碎石)，2台3YK1854圆振动筛（出10-20mm碎石、5-10mm碎石、2.2-5mm粗砂、0-2.36mm细沙）。

4台振动筛分两次筛选，可得5种砂石产品

4）32mm粒度以上碎石返回到多缸圆锥破碎机中，2.36mm筛上料为3-5mm粗沙，能降低砂石中2mm以下过细石粉，6mm筛上料为5-10mm碎石，12mm筛上料为10-20mm碎石。

该套圆振动筛出来的碎石比列约为（5~10mm）：（10~20mm）：（16~31.5mm）=3：4：5；

5-31.5mm碎石施工配比为（5~10mm）：（10~20mm）：（16~31.5mm）=1：4：5。

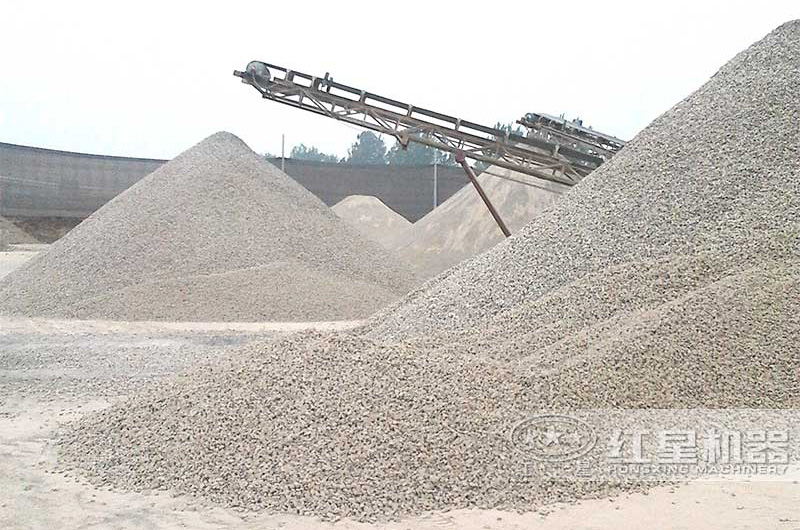

成品砂石料堆

5）5mm筛以下为机制砂，为得到适宜细度模数的机制砂，选用一台高转速反击破处理，可出0-5mm沙并对5-20mm碎石进行石料整形。

实践证明，加大石粉含量可以降低细度模数，而在实际使用过程中，保持机制砂石粉含量4-5%，细度模数2.9-3.0是一个较为合理的平衡点，此时的机制砂拌制出来的混凝土和易性良好，便于施工。

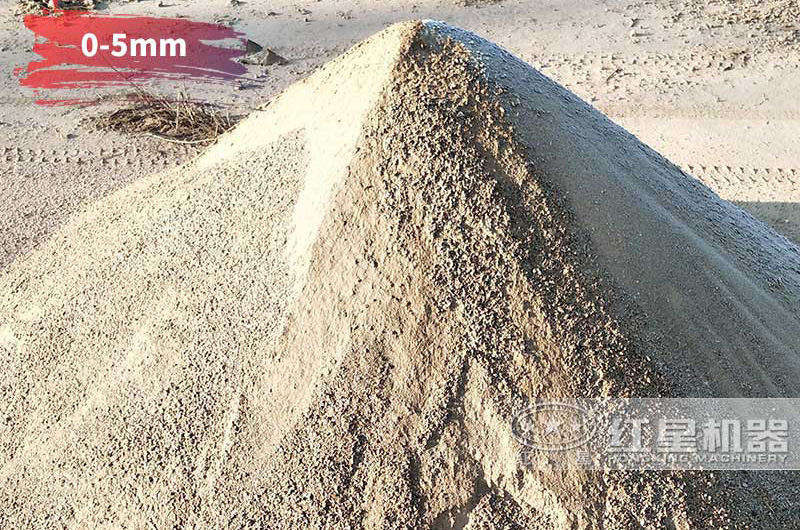

0-5mm沙子

6）为保证砂石料质量，每月应对开采出料的花岗岩原料质量进行检测，主要检测花岗岩石料抗压强度、软化系数及吸水率。

在生产过程中要注意清理花岗岩原料中夹杂的软弱颗粒以及其他杂物，保证成品碎石质量。给料口设置孔径约为10厘米左右钢网筛，可以极大降低碎石中软弱颗粒含量，以及含泥量。筛下的细料可以作为路基填料。

三、碎石场场地建设、机械设备安装实拍

驻马店现场安装

四、砂石料场机械设备参数调整及试机

五、花岗岩砂石生产线环保问题

制砂生产线首先要满足我国的环保生产标准。为此要为生产线配置高压喷雾系统、除尘装置等等。按照以上标准建设的制砂生产线年产量高，工艺流程科学合理，红星机器生产制砂生产线的所有设备，包括破碎机、振动筛、输送机等等，欢迎大家咨询！
