发布时间：2021-10-26 13:34:32
圆锥破碎机适用于破碎生产中的二级细碎阶段，常于颚式破碎机搭配使用。圆锥破碎机发展历史久、技术成熟、型号多样，其中具有先进的结构设计、优秀的破碎能力、极佳的可靠性和低廉的生产运行成本等特点的单缸圆锥破碎机备受欢迎，这款破碎设备是红星集团结合先进的破碎技术精心研发而成，属于红星机器SC（S）系列产品，集机械、液压、电器、智能控制为一体，对破碎设备结构进行了更先进的优化，想了解更多，且听小编细细道来。
单缸圆锥破碎机在生产线中的应用
一、“自我介绍”——单缸圆锥破碎机的型号参数
设备：单缸圆锥破碎机
进料粒度：≤560mm
生产能力：36-2181t/h
电机功率 ：90-750kw
成品规格：10-20mm;20-40mm;40-60mm;60-80mm
适用物料：河卵石，金矿石，石英砂，玄武岩，大理岩，方解石，鹅卵石，青石，石灰岩，硅灰石等物料
应用范围：砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等
细分属性
SC-S中碎系列单缸圆锥破碎机：型号有四种，腔型有两种，允许进料粒度不超过560㎜，产能为70-1050t/h。
| 型号 | 腔型 | 给料口尺寸 （mm） | 最大进料尺寸 （mm） | 最小排料口尺寸 （mm） | 电机功率 （kw） | 处理能力（t/h） |
| SC100S | C1 | 250 | 200 | 22 | 90 | 85-170 |
| C2 | 200 | 160 | 19 | 70-130 | ||
| SC160S | C1 | 360 | 290 | 25 | 160 | 125-345 |
| C2 | 300 | 240 | 22 | 108-305 | ||
| SC250S | C1 | 450 | 360 | 35 | 250 | 267-605 |
| C2 | 400 | 320 | 29 | 225-515 | ||
| SC315S | C1 | 560 | 450 | 41 | 315 | 349-1050 |
| C2 | 500 | 400 | 38 | 318-892 |
SC细碎系列单缸液压圆锥破碎机：型号有六种，腔型有三种，允许进料粒度不超过370㎜，产能为36-2181t/h。
| 型号 | 腔型 | 给料口尺寸 （mm） | 最大进料尺寸 （mm） | 最小排料口尺寸 （mm） | 电机功率（kw） | 处理能力 （t/h） |
| SC100 | F1 | 150 | 120 | 10 | 90 | 45-135 |
| F2 | 90 | 70 | 10 | 43-118 | ||
| F3 | 38 | 30 | 4 | 25-40 | ||
| SC160 | F1 | 200 | 160 | 13 | 160 | 69-215 |
| F2 | 115 | 90 | 10 | 57-184 | ||
| F3 | 35 | 25 | 70-90 | |||
| SC250 | F1 | 215 | 170 | 16 | 250 | 116-396 |
| F2 | 110 | 90 | 13 | 117-194 | ||
| F3 | 38 | 30 | 100-125 | |||
| SC315 | F1 | 275 | 220 | 16 | 315 | 177-662 |
| F2 | 175 | 140 | 16 | 162-552 | ||
| F3 | 85 | 70 | 13 | 175-325 | ||
| SC560 | F1 | 300 | 240 | 22 | 560 | 448-1512 |
| F2 | 195 | 155 | 19 | 380-1373 | ||
| F3 | 90 | 70 | 13 | 357-912 | ||
| SC750 | F1 | 370 | 295 | 25 | 750 | 394-2181 |
| F2 | 300 | 240 | 19 | 342-2020 | ||
| F3 | 230 | 185 | 16 | 267-1814 | ||
| F4 | 120 | 95 | 13 | 248-1165 | ||
| F5 | 85 | 70 | 10 | 185-1170 |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
二、“自我剖析”——图解单缸圆锥破碎机的工作原理
主要分为六大部分：1.上机架总成；2.下机架总成；3.动锥总成；4. 传动轴总成；5.偏心套总成；6.液压缸总成。
上机架总成的主要构件：1.上机架 2.轧臼壁 3.垫帽 4.上架体护板
下机架总成的主要构件：1.下机架 2.下机架护板 3.下机架内衬板 4.偏心套衬套 5.密封桶
动锥总成的主要构件：1.主轴 2.动锥躯体 3.轧臼壁
传动轴总成的主要构件：1.槽轮 2.传动轴 3.轴承 4.传动轴架 5.小锥齿轮
偏心套总成的主要构件：1.配重环 2.偏心套 3.大锥齿轮 4.主轴衬套
液压缸体总成：1.中摩擦盘 2.下摩擦盘 3.液压缸体 4.缸套 5.缸底 6.位移传感器

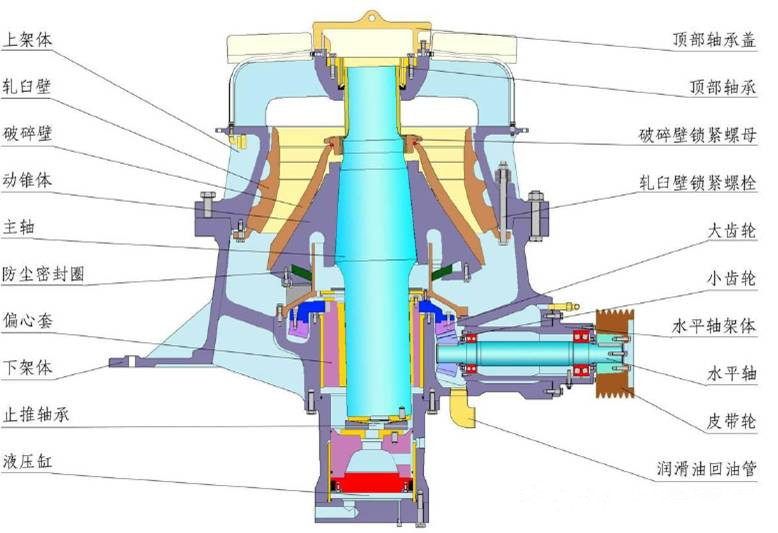

单缸液压圆锥破碎机正切图
圆锥式破碎机是利用层压原理进行破碎机的，单缸圆锥破也不例外。
单缸圆锥破碎机工作时，电机带动破碎机的小齿轮，小齿轮带动大齿轮，大齿轮组件带动偏心套组件和主轴组件以理论垂直线为中心，在铜衬套内公转，主轴组件在偏心铜套内以主轴的中心线可以实现自转。当物料加入到破碎腔后，主轴总成在物料的阻力下在偏心铜套内缓慢的自转，内锥的运行轨迹看起来是在破碎腔内来回摆动，同时缓慢的旋转。物料被摆动的内锥挤压破碎，破碎出的物料从而排料口排出。
单缸圆锥破碎机工作原理演示
三、“自我审视”——单缸圆锥破碎机的优点与缺点
1.优点
（1）效率高、粒型好
采用特有的破碎腔形以及层压破碎原理，使该机具有更高的破碎效率，而产出的成品也更好，立方体所占的比例明显增高，针片状石子减少，粒级更为均匀。
（2）寿命长、安全性强
采用稀油润滑，有效提高了设备的使用寿命；除此之外先进的液压技术也实现了过载保护和液压调整排料口，降低设备的故障率。
（3）自动化程度高、能耗低
机器在将破碎冲程、破碎速度以及破碎腔形状的恰到好处的组合设计，比老式圆锥破碎机的产量高 35%~60%；另外PLC+触摸屏的全自动控制系统也使其操作起来更便捷。

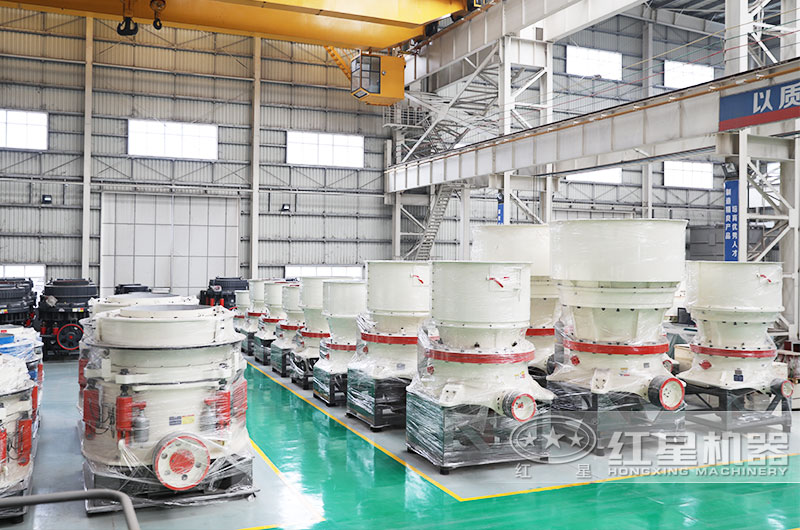

红星机器的圆锥破碎机生产厂区
2.缺点
单缸液压圆锥破最大的缺点是它只有一个油缸，所以破碎力相对多缸液压圆锥破要小一些，如果破碎一些质地很硬的石料时，且对成品规格要求严苛，建议选择多缸。不过不要想当然的进行判断，建议咨询生产厂家后再做决定。
以上就是对于单缸圆锥破碎机进行的图解说明，如果您对该设备感兴趣，想了解更多报价内容，欢迎在线咨询我们！
