如何确定圆锥破碎机的偏心距和动锥摆动行程？

圆锥破碎机破碎过程中，动椎摆动行程是否达标很重要，这关系到破碎机破碎效果、能源消耗、成品是否合格等系列问题。为了保证圆锥破碎机运行过程中动锥摆动的要求，我们需要知道精确的偏心度和偏心距。下文详细介绍圆锥破碎机的偏心距和动锥摆动行程。

偏心距也叫偏心半径，其大小从球面中心O点到各不同水平面都不同，一般偏心距是指排矿口平面内的动锥轴线的摆动距离，动锥转一周，整个摆动距离为2e。动颚摆动行程与物料性质、排料粒度、破碎机型和腔型有关，不同腔型的破碎机，其动颚摆动行程也不同。

在设计时，摆动行程和偏心度均随机型的不同而不同，如弹簧机和单缸机的摆动行程和偏心度就不一样。多缸机由于采用层压破碎原理，它要求破碎腔物料由足够的密实度，就要有较大摆程，又要有较高摆频，因此多缸机摆动行程和偏心度也跟弹簧机、单缸机不一样。现有的多缸机偏心度为2度23分，而它的摆程可按下面的压缩行程比（S+b）/b来确定，其中S是动锥摆动行程，b是闭边较小排料口。

偏心度r0的大小是由偏心距和球面中心点到偏心距平面的距离所决定。

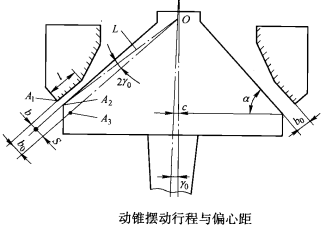

动锥摆动行程与偏心距的关系如下图：

如图所示，闭边排矿口b=A1A2，动锥摆动行程S=A2A3，开边排矿口b0=b+S=A1A3。A1A3相当于以O为圆心，以OA2为半径的圆弧。根据OA2与OA3之间的夹角为2r0（r0是进动角），则动锥的摆动行程近似为：S≈πL.2r0/180。

将已知数据代入上式中，就可以求得破碎机的动摆摆动行程。此外，还可以按照经验式求偏心距：e=0.5D.tanr0.tanα，D是动锥底部直径。
