碎煤机-磨煤机加工设备分类及结构特点

煤机加工设备分类

煤机分为碎煤机和磨煤机。

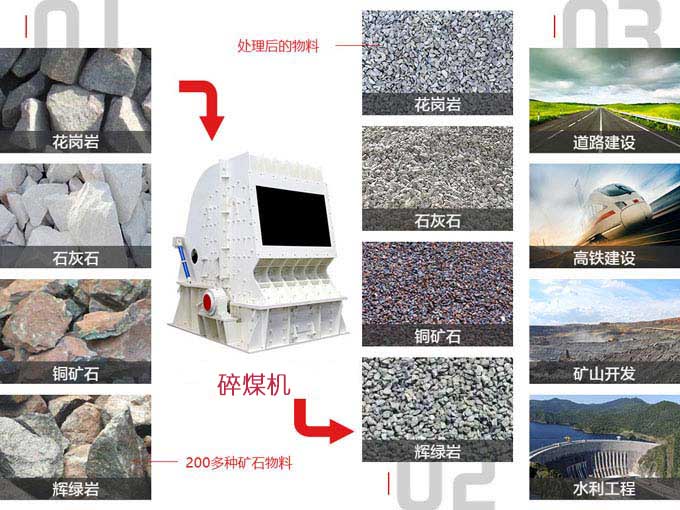

碎煤机

碎煤机是一种带有破碎环的冲击转子式破碎机，破碎环吊带在随转子一起旋转的悬轴上，破碎环随转子作旋转冲击运动，而且还有绕悬轴自旋运动；破碎过程是通过破碎环的两段工作来完成。

当物料进入破碎腔后，在第一段旋转的破碎环冲击破碎。在第二段，落在筛板上的初碎颗粒，受破碎环挤压进一步破碎，同时通过筛孔排出。少量不能被破碎的物料则进入废料室，而后定期从废料室清除。

磨煤机

磨煤机是将煤块破碎并磨成煤粉的机械，它是煤粉炉的重要辅助设备。磨煤过程是煤被破碎及其表面积不断增加的过程。要增加新的表面积，必须克服固体分子间的结合力，因而需消耗能量。

煤在磨煤机中被磨制成煤粉，主要是通过压碎、击碎和研碎三种方式进行。其中压碎过程消耗的能量较省，研碎过程较费能量。各种磨煤机在制粉过程中都兼有上述的两种或三种方式，但以何种为主则视磨煤机的类型而定。

煤机工作原理

本机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

磨煤机结构特点

磨煤机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。

磨煤机主机包括筒体，筒体内镶有用耐磨材料制成的衬，有承载筒体并维系其旋转的轴承，还要有驱动部分，如电动机，和传动齿轮，皮带轮，三角带等。

根据物料及排矿方式，可选择干式磨煤机和湿式格子型磨煤机。节能磨煤机，采用自动调心双列向心球面滚子轴承，运转阻力小，节能效果显著。筒体部分，在原有筒体出料端增加了一段圆锥筒体，既增加了磨机的有效容积，又使筒内介质分配更加合理。

广泛用于有色金属、黑色金属、非金属选矿场及化工、建材行业作物料研磨使用。

碎煤机使用范围

碎煤机和磨煤机是物料被破碎和粉碎的关键设备。磨煤机广泛应用于水泥，硅酸盐制品，新型建筑 材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。
